Locomotoras de vapor 180 (140 + 040) articuladas Lorca a Baza y Águilas

LBA: 50-52 (máquina-ténder).
RENFE: 180-0401 / 180-0403.
Kitson & Company. Kitson Meyer. 1908.

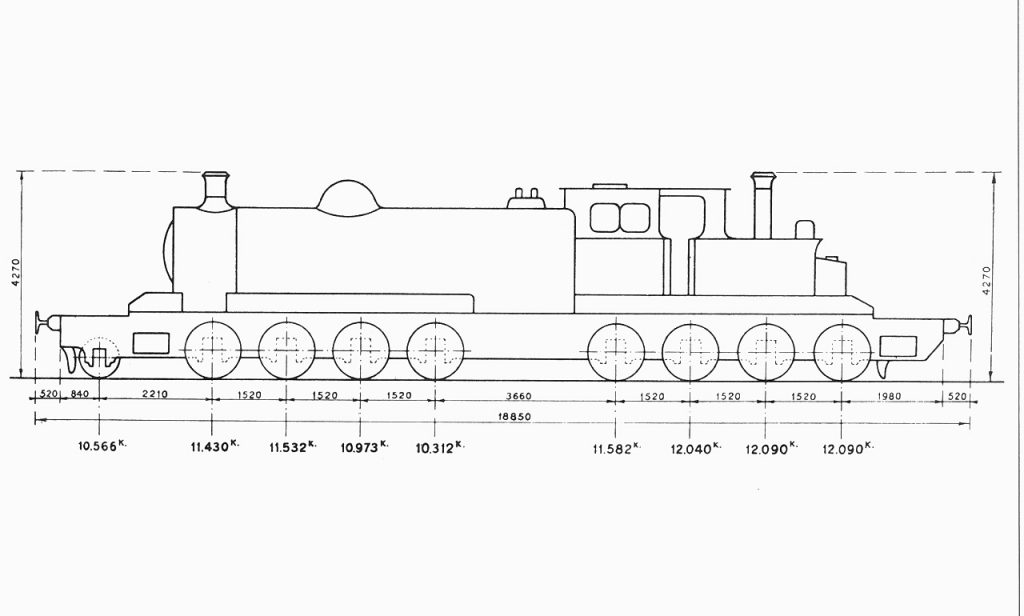

LocomotoraVapor180LBA

Máquina-ténder
Cilindros
      Diámetro interior:  d = 374 mm.
      Carrera del émbolo  L = 609 mm.
      Distribución plana Stephenson.
Ruedas
      Diámetro de las motoras  D = 1.219 mm.
Caldera
      Timbre: p = 15 Kg/cm2
      Diámetro interior del cuerpo cilíndrico: 1.621 mm.
      Longitud entre placas tubulares: 4.705 mm.
Tubos
      Diámetro exterior  50,7 mm.
      Número:  218
Capacidad
      Agua: 12,712 m3.
      Carbón: 6.000 Kg.
Superficie de calefacción
      Hogar 13,0 M2.
      Tubos 163,6 m 2.
      Total 176,6 m’.
Superficie de la rejilla  3,21 m2.
Peso
      Locomotora vacía  82.000 Kg.
      Locomotora en servicio: 102.615 Kg.
      Adherente  92.049 Kg.
      Por metro lineal de locomotora 5.443 Kg.
Esfuerzo de tracción
      F = (0,65 p d2 L)/D = 13.750 Kg.
Potencia normal indicada  1.345 C.V.
Alumbrado de petróleo.
